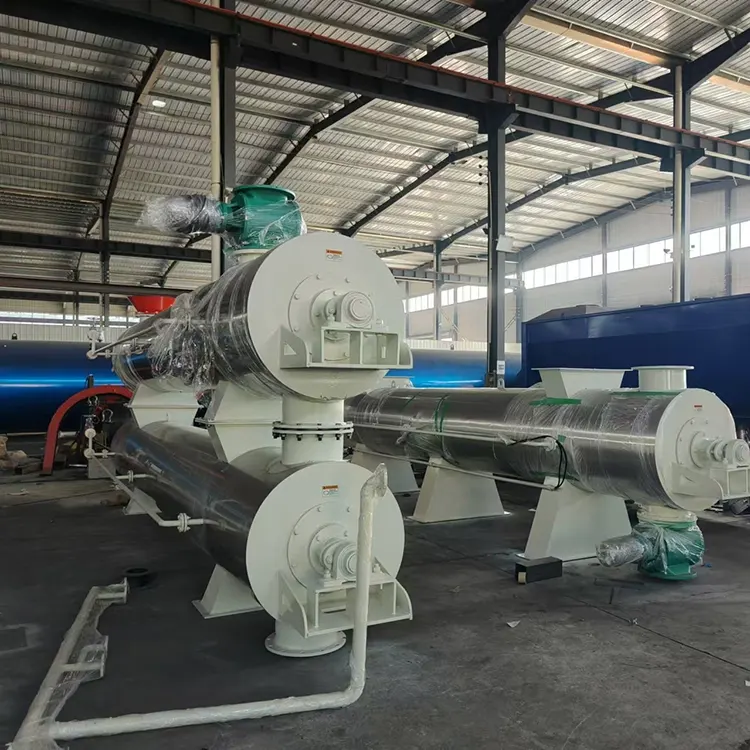

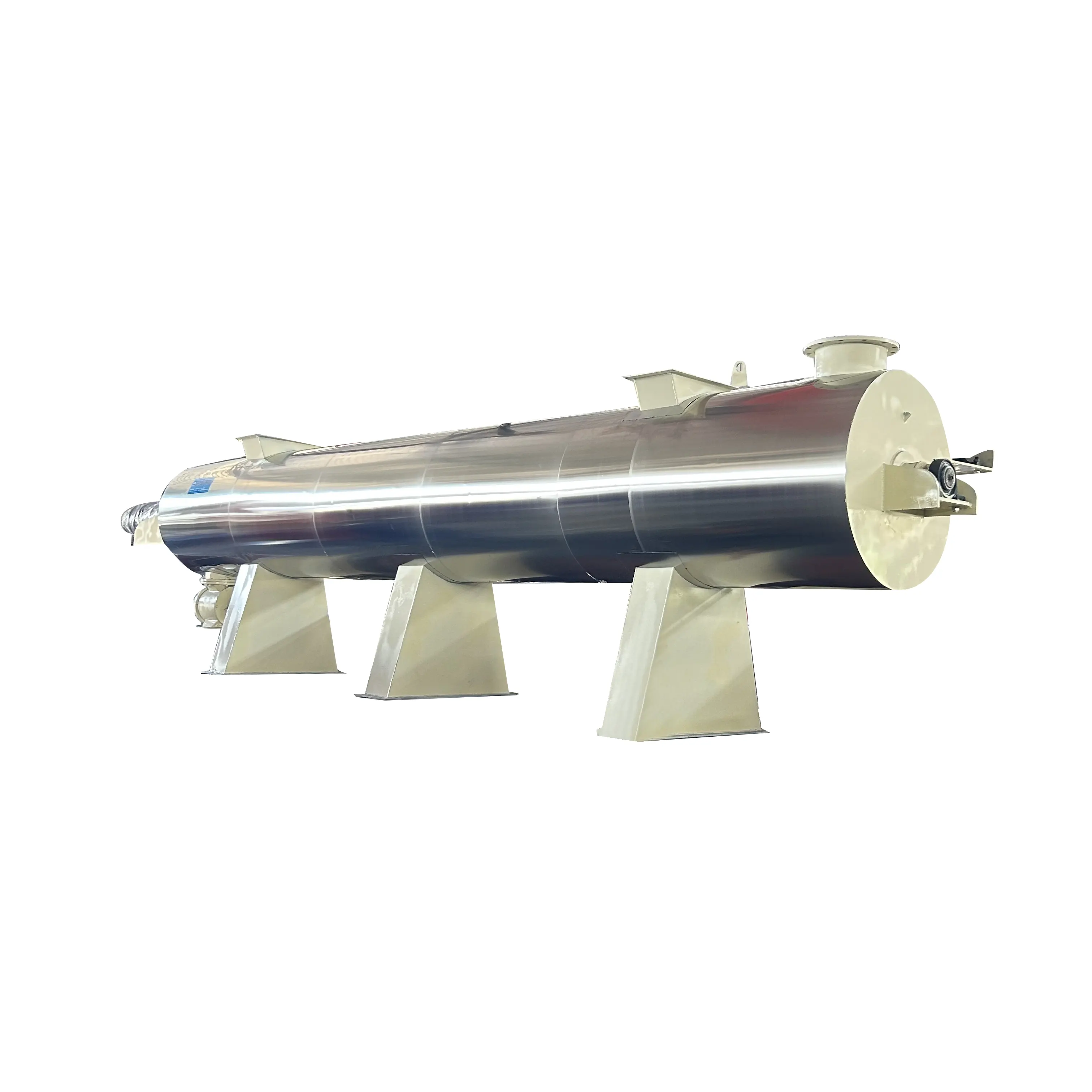

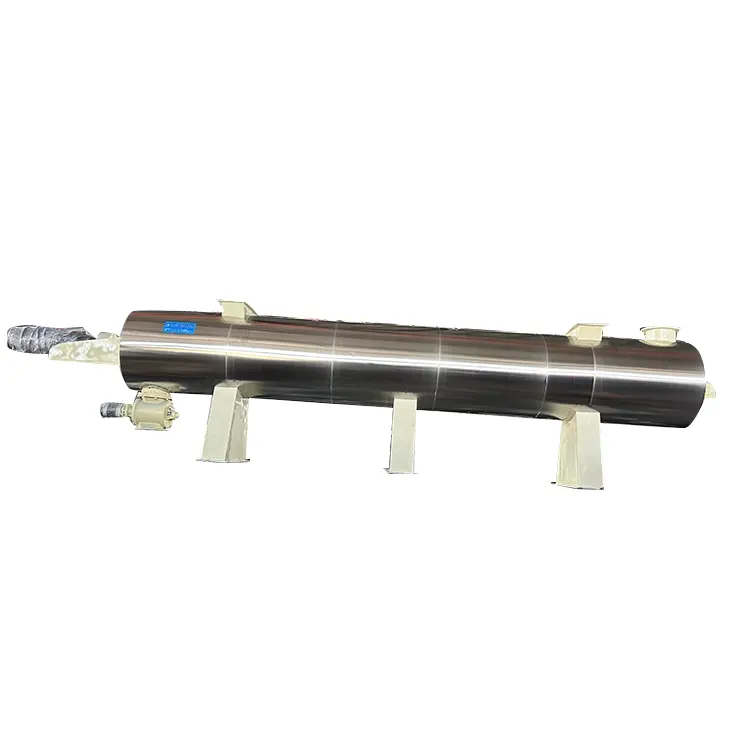

கோதுமை தானிய செயலற்ற உபகரணங்கள்

கருத்தடை முறை: பாரம்பரிய உயர் வெப்பநிலை கருத்தடை பொதுவாக நேரடி வெப்பத்தால் மேற்கொள்ளப்படுகிறது, அதே நேரத்தில் கோதுமை தானிய செயலற்ற உபகரணங்கள் உயர் அழுத்தம் மற்றும் அதிக வெப்பநிலை நீராவி மூலம் கருத்தடை செய்யப்படுகின்றன. இந்த முறை தானியத்தின் உட்புறத்தில் சிறப்பாக ஊடுருவி, அதிக நுண்ணுயிரிகளைக் கொல்லும்.

செயல்முறை ஓட்டம்:

1. பிரதான மின்சார விநியோகத்தை இயக்கவும், நீராவி ஜெனரேட்டரை இயக்கி, நீராவி ஜெனரேட்டரில் வெப்பநிலையை பயன்பாட்டை பூர்த்தி செய்யும் வரம்பிற்கு சூடாக்கவும். நீராவி ஜெனரேட்டரின் வெப்பநிலை 110 ℃ -120 is ஆகும்.

2. நீராவி இன்லெட் வால்வைத் திறக்கவும். கிளறும் மோட்டாரை இயக்கவும். ஏர் லாக் மோட்டாரை இயக்கவும்.

3. பொருள் தானிய மாடுலேட்டருக்குள் நுழையத் தொடங்குகிறது. கிளறும் நடவடிக்கையின் கீழ், பொருள் மெதுவாக 2-அடுக்கு மாடுலேட்டர் வழியாக செல்கிறது, மேலும் நீராவி தொடர்ந்து தானிய மேற்பரப்பில் செயல்படுகிறது, தானிய வெப்பநிலையை 85 ℃ -95 to ஆக உயர்த்துகிறது, இது கருத்தடை மற்றும் செயலற்ற நேரம் சுமார் 5 நிமிடங்கள் என்பதை உறுதி செய்கிறது.

4. உணவு தொடங்கிய பிறகு, சங்கிலி கன்வேயர் மோட்டாரை இயக்கி, ஏர் லாக் மோட்டார் 2 ஐ இயக்கி, விசிறி மோட்டாரை இயக்கவும்.

5. பதப்படுத்தப்பட்ட தானியங்கள் கன்வேயர் வழியாக எதிர்முனைப்பு காற்று குளிரூட்டிக்குள் நுழைந்த பிறகு, பொருள் வரம்பு சுவிட்ச் தானாக ஏர் குளிரூட்டியில் தானிய உயரத்தை உணருகிறது, மேலும் தானாகவே வெளியேற்ற மோட்டாரை திருப்புகிறது.

6. அறுவை சிகிச்சை முடிந்ததும், முதலில் தானிய மாடுலேட்டருக்குள் நுழைவதைத் தடுக்கவும். பொருள் முழுவதுமாக வெளியேற்றப்பட்ட பிறகு, நீராவி ஜெனரேட்டர், ஏர் லாக் 1, தானிய மாடுலேட்டர், சங்கிலி கன்வேயர், எதிர்முனைப்பு ஏர் கூலர், ஏர் லாக் 2 மற்றும் விசிறி வரிசையில் அணைக்கவும்.

7. சுற்றியுள்ள சூழலை சரிபார்த்து, வெளிநாட்டு விஷயங்களை அகற்றவும். முக்கிய சக்தியை அணைக்கவும்.

கருத்தடை விளைவு: பாரம்பரிய உயர் வெப்பநிலை கருத்தடை தானியத்தின் ஊட்டச்சத்து கூறுகளை அழிக்கக்கூடும், அதே நேரத்தில் சுங்க கோதுமை தானிய செயலற்ற உபகரணங்கள் வெப்பநிலை மற்றும் நேரத்தை துல்லியமாக கட்டுப்படுத்துவதன் மூலம் தானியத்தின் ஊட்டச்சத்து கூறுகளைத் தக்கவைத்துக்கொள்வதை அதிகரிக்க முடியும்.

பயன்பாட்டின் நோக்கம்: பாரம்பரிய உயர் வெப்பநிலை கருத்தடை சில உணவுகளுக்கு மட்டுமே பொருந்தும், அதே நேரத்தில் கோதுமை தானிய செயலற்ற உபகரணங்கள் பல்வேறு வகையான தானியங்களில் பரவலாகப் பயன்படுத்தப்படலாம்.
